氮化爐工藝

2022-08-25 09:15:51

次

氮化處理是指一種在一定溫度下一定介質中使氮原子滲入工件表層的化學熱處理工藝。經氮化處理的制品具有優異的耐磨性、耐疲勞性、耐蝕性及耐高溫的特性。

往氮化爐內不銹鋼真空密封罐中通入氨氣，加熱到520℃，保持適當的時間，

根據工件材質和滲層要求3-90小時不等，使滲氮工件表面獲得含氮強化層，得到高硬度，高耐磨性，高疲勞極限和良好的耐磨性。

操作方法：

1.滲氮前的模具必/須是先經過正火或調質處理過的工件。

2.先用汽油和酒精擦洗工件表面，不得有銹斑、油污、臟物存在。

3.裝入爐內后，對稱擰緊爐蓋壓緊螺栓。

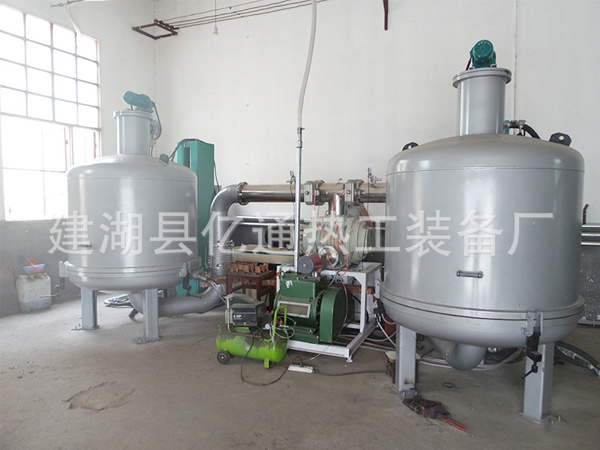

氮化爐

4.將爐罐和爐蓋進水口通入冷卻水進行循環水冷。爐蓋上管道冷卻水下端為進水，上端為出水，爐罐單獨進水，單獨排水，爐蓋所有水管可按低進高出原則串聯，由一個口進水，一個口排水。

5.升溫前應先送氮氣排氣，排氣時流量應比使用時大一倍以上。

排氣10分鐘后，將控溫儀表（如下圖《控溫儀表》所示）設定到150℃，自動加熱開關撥向開，邊排氣邊加熱150℃保持2h排氣，再將控溫儀表設定到530℃，把氨氣流量調小，保持爐內正壓，排氣口有較小氣流向上的壓力，當爐溫升到530℃時，恒溫恒流滲氮3-20h，再將氨氣壓力調大一點，讓排氣維持適中壓力，滲氮4-70h，再將氨氣壓力調小，退氮1-2h，切斷電源，停止加熱，給少量氨氣，使爐內維持正壓，待爐溫降到150℃以下方可停止供氨出爐。
